產品名稱：z60-24w型閥門電動裝置接線圖[ 2022-12-08 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、z60-24w型閥門電動裝置接線圖產品介紹
上海湖泉閥門集團有限公司多回轉電動執行機構，輸出轉矩 600N.m，輸出轉速24r/min，控制方式為一體化，帶液晶顯示屏和現場操作按鈕，實現現場和遠程操作。多回轉閥門電動裝置,簡稱為Z型電動執行器。是閥門實現開啟、關閉或調節控制的驅動設備。Z60-24W/Z多回轉閥門電動裝置,電動執行機構成套設備。廠家直供,價格實惠,歡迎新老客戶來詢價購買。.
二、z60-24w型閥門電動裝置接線圖參數
電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
工作環境：
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物
三、z60-24w型閥門電動裝置接線圖技術參數
型號規格 輸出轉矩 輸出推力 閥桿直徑 輸出轉速 電機功率 Z5 50N.m 20KN 28mm 12（r/min） 0.12Kw Z10 100N.m 40KN 28mm 24/36（r/min） 0.25/0.37Kw Z15 150N.m 40KN 28mm 24/36（r/min） 0.37/0.55Kw Z20 200N.m 100KN 40mm 18/24（r/min） 0.37/0.55Kw Z30 300N.m 100KN 40mm 18/24（r/min） 0.55/0.75Kw Z45 450N.m 150KN 48mm 24/36（r/min） 1.1/1.5Kw Z60 600N.m 150KN 48mm 24/36（r/min） 1.5/2.2Kw Z90 900N.m 200KN 60mm 24/36（r/min） 2.2/3Kw Z120 1200N.m 200KN 60mm 24/36（r/min） 3/4Kw Z180 1800N.m 325KN 70mm 18/24（r/min） 4/5.5Kw Z250 2500N.m 325KN 70mm 18/24（r/min） 5.5/7.5Kw Z350 3500N.m 700KN 80mm 18/24（r/min） 7.5/10Kw Z500 5000N.m 700KN 80mm 18/24（r/min） 10/15Kw
注：可按用戶要求提供其它轉速：12/18/24/30/36/42/48/60（r/min）
上一篇：多回轉閥門電動裝置z30_24w / 下一篇： zb90-24/36礦用隔爆型閥門電動裝置
閥門資訊

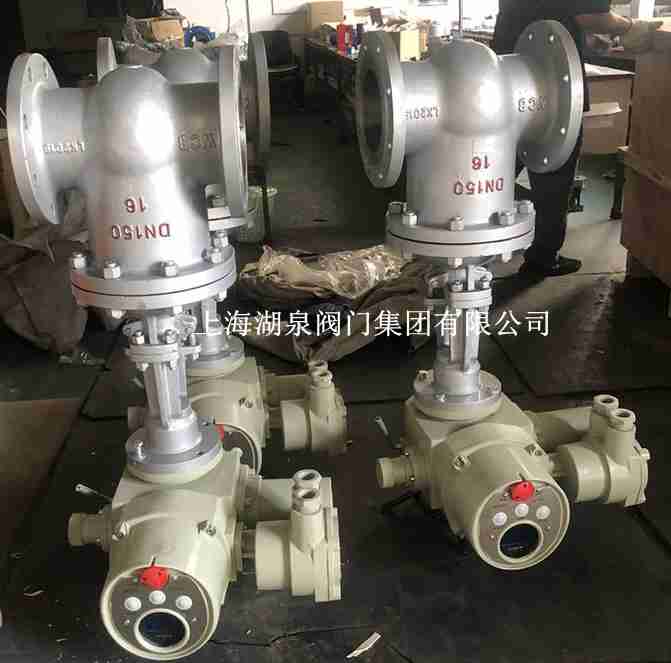

手機無線遙控電動閥門
